速动开关 S850 带按钮和螺钉连接
S850 Schaltbau 沙尔特宝 铁路轨道交通应用 速动开关 微动开关。
Schaltbau 沙尔特宝 S850 铁路轨道交通应用微动开关。 速动开关 微动开关。
Schaltbau 速动开关 S850
S850 速动开关 - 双断路触点，可靠性提高一倍，双断路触点，自清洁双触点，电流隔离和正开
S850 O6A2 A
S850 O6A2 b

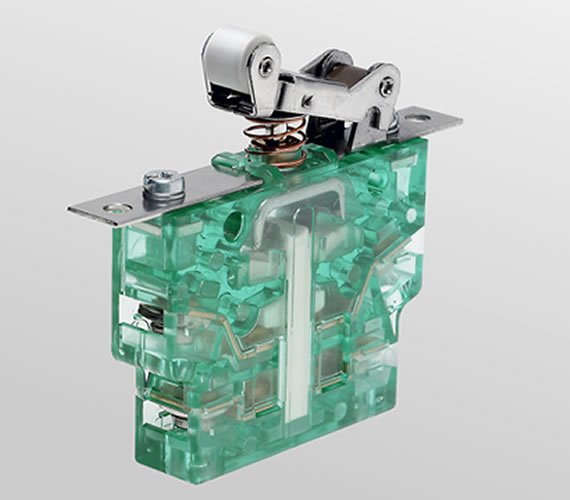

速动开关 S850，带滚轮杆和螺钉连接
S850 速动开关可以通过一次驱动打开两个电隔离安全电路。S850 为两个断开触点配备了一个正向开口，对于希望提高机器和系统安全水平而无需投资额外硬件、安装或编程的控制系统工程师来说，这是一个有利的解决方案。这种高质量的微动开关适用于 DIN EN ISO 13849-1 中概述的安全相关应用。
特征
双断触点，双断，电隔离
连续热电流高达 10 A;断开中高功率范围
两者都通过正向开路断开触点
自清洁双触点
低电流的可靠开关
尺寸 50.2 x 38 x 12 毫米（长 x 高 x 宽）
规格
电气数据
| 触点配置 | 双 NC 触点开关，具有 4 个端子、正向开启作、擦拭动作和 2 个电隔离触点电桥 |
| 热电流 IthEN60947 | T = 85°C 时为 10 A |
| 热电流 IthUL508 标准 | T = 85°C 时为 5 A |
| 额定绝缘电压 U我EN60947 | 400伏 |
| 额定绝缘电压 U我UL508 标准 | 300伏 |
| 污染等级 IEC 60947 | PD 3 |
| 污染等级 UL508 | PD 3 |
| 额定脉冲耐压U小鬼 | 4 kV |
| 使用类别 IEC 60947 | AC-15,230 VAC/1.5 A / DC-13,24 VDC/1.5 A |
| 使用类别 UL508 | 240 V AC 通用 / 4 A |
| IP 等级：触点/端子 | IP40/IP20 防护等级 |
| 接触材料 | 银或镀金银 |
| 短路保护 | 10 安克 |
执行器，作位置
| 驱动器 | Phush 按钮，滚轮杆 |
| 自由位置 | 8.85 ±0.15（按钮） |
| 作位置 | 6.60 ±0.25（按钮） |
| 释放位置 | 7.80 ±0.25（按钮） |
| 总正开局行程 | 5.80（按钮） |
| 总行程位置 | < 5.65（按钮） |
| 运动差动（作位置和释放位置之间） | 1.20（典型，按钮） |
机械数据
| 前置安装 | 是的，通过螺母固定器 M3 进行前部安装 |
| 联动（侧面安装） | 是的，侧面安装 |
| 抗振性 | 15 克（10 ...500 Hz 所有方向（不带辅助执行器，最大打开时间为 0.1 ms） |
| 抗冲击性 | 30 g，半窦（不带辅助执行器，最大打开时间为 0.1 ms） |
| 外壳材料 | PC、绿色、透明 |
| 机械耐久性 | 150万次循环 |
| 温度范围 | -55°C ... +85°C |
| 注意 | 数据适用于带银触点的新开关 |
