带按钮的速动开关 S800
S800 Schaltbau 沙尔特宝 铁路轨道交通应用 速动开关 微动开关。
Schaltbau 沙尔特宝 S800 铁路轨道交通应用微动开关。 速动开关 微动开关。
Schaltbau 速动开关 S800
S800 速动开关 - 用于中高功率范围的微动开关，带触点桥和正向开路的转换触点
S800 b
S800 升

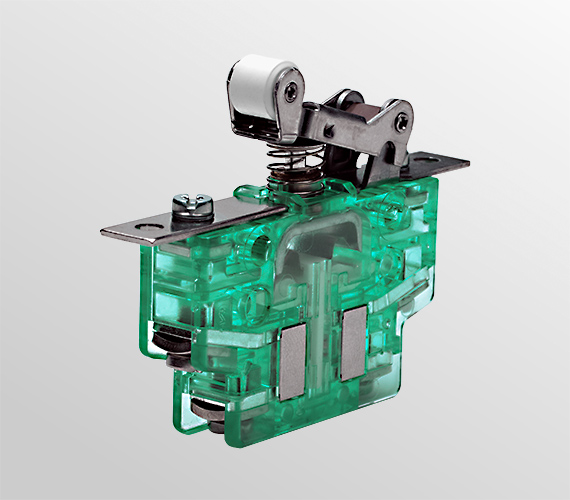

速动开关 S800 带滚轮杆和吹出磁铁，可提高直流分断能力
速动开关 S800 是一款适用于中高功率范围的多功能微动开关。当转换触点启动时，底部触点对打开，顶部触点对闭合。S800 出色的弹跳作用归功于其强大的卡住和回位弹簧。机械正向开路还可以可靠地断开熔断断触点。因此，建议将 S800 系列速动开关用于安全应用;例如，作为终端位置开关。
特征
带有实心触点电桥的转换触点
连续热电流高达 10 A;断开中高功率范围
断开正向开路的触点
抗冲击性30克，抗振性80克
尺寸 50 x 36 x 12 毫米（长 x 高 x 宽）
规格
电气数据
| 触点配置 | SPDT-DB（Form Za）速动开关，带双断触点、 4 个端子和正开作 |
| 热电流 IthEN60947 | T = 85°C 时为 10 A |
| 热电流 IthUL508 标准 | T = 85°C 时为 5 A |
| 额定绝缘电压 U我EN60947 | 400伏 |
| 额定绝缘电压 U我UL508 标准 | 300伏 |
| 污染等级 IEC 60947 | PD 3 |
| 污染等级 UL508 | PD 3 |
| 额定脉冲耐压U小鬼 | 4 kV |
| 使用类别 IEC 60947 | AC-15,230 VAC/3.0 A / DC-13,110 VDC/1.0 A |
| 使用类别 UL508 | AC 240 V / 8 A 通用 |
| IP 等级：触点/端子 | IP40/IP00 防护等级 |
| 接触材料 | 银 |
| 短路保护 | 6 安 gL |
执行器，作位置
| 驱动器 | 按钮，滚轮杆 |
| 自由位置 | 8.85 ±0.20（按钮） |
| 作位置 | 6.60 ±0.25（按钮） |
| 释放位置 | 7.80 ±0.25（按钮） |
| 总正开局行程 | 5.80（按钮） |
| 总行程位置 | 5.65 分钟（按钮） |
| 运动差动（作位置和释放位置之间） | 1.20（典型，按钮） |
机械数据
| 前置安装 | 是的，通过螺母固定器 M3 进行前部安装 |
| 联动（侧面安装） | 是的，侧面安装 |
| 抗振性 | 30 克（10 ...500 Hz 全向，不带辅助执行器，最大打开时间为 0.1 ms） |
| 抗冲击性 | 80 g，半窦（不带辅助执行器，最大打开时间为 0.1 ms） |
| 外壳材料 | PC，绿色透明 |
| 机械耐久性 | 1000 万次循环 |
| 温度范围 | -40 °C ... +85 °C |
| 注意 | 数据适用于带银触点的新开关 |
