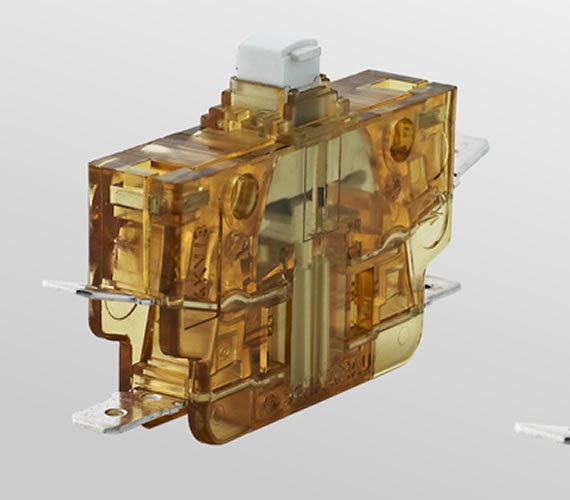

速动开关 S926 带按钮和扁平插头连接
S926 Schaltbau 沙尔特宝 铁路轨道交通应用 速动开关 微动开关。
Schaltbau 沙尔特宝 S926 系列铁路轨道交通应用微动开关，双断型。 速动开关 微动开关。

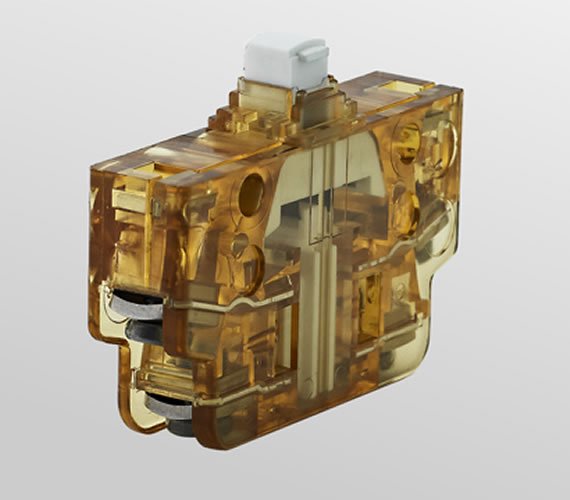

Schaltbau 速动开关 S926
S926 速动开关 - 带 PEI 外壳的微动开关，适用于极端条件，带自清洁机构的转换触点，电流隔离和正向开
| 触点配置 | SPDT-DB（Zb 型）速动开关，带双断触点、 4 个端子、正向开路作、擦拭动作和 2 个电隔离触点电桥 |
| 热电流 IthEN60947 | T = 85°C 时为 10 A |
| 热电流 IthUL508 标准 | T = 85°C 时为 10 A |
| 额定绝缘电压 U我EN60947 | 400伏 |
| 额定绝缘电压 U我UL508 标准 | 240伏 |
| 污染等级 IEC 60947 | PD 3 （“带鞍座夹的螺钉”除外：250 V：PD3 / 400 V：PD2） |
| 污染等级 UL508 | PD 2 |
| 额定脉冲耐压U小鬼 | 4 kV |
| 使用类别 IEC 60947 | AC-15,230 VAC/1.0 A / DC-13,110 VDC/0.5 A |
| 使用类别 UL508 | AC 240 V / 1 A 通用 |
| IP 等级：触点/端子 | IP40/IP00 防护等级 |
| 接触材料 | 银或金 |
| 短路保护 | 6 A gR（仅银） |
| 驱动器 | 按钮，滚轮杆 |
| 自由位置 | 8.85 ±0.20（按钮） |
| 作位置 | 6.60 ±0.35（按钮） |
| 释放位置 | 7.80 ±0.35（按钮） |
| 总正开局行程 | 5.85（按钮） |
| 总行程位置 | < 5.65（按钮） |
| 运动差动（作位置和释放位置之间） | 1.2（典型，按钮） |
机械数据
| 前置安装 | 是的，通过螺母固定器 M3 进行前部安装 |
| 联动（侧面安装） | 是的，侧面安装 |
| 驱动速度 | 最大 1.0 m/s，最小 0.5 mm/s |
| 抗振性 | 10 g（10 ...500 Hz 全向，不带辅助执行器，最大打开时间为 0.1 ms） |
| 抗冲击性 | 30 g，半窦（不带辅助执行器，最大打开时间为 0.1 ms） |
| 外壳材料 | PEI，关于琥珀透明的标准 |
| 机械耐久性 | 1000 万次循环 |
| 温度范围 | -55 °C ... +85 °C （最高），取决于版本 |
| 注意 | 数据适用于带银触点的开关。除非另有说明，否则 数据适用于实验室条件和室温下的新开关。 |
